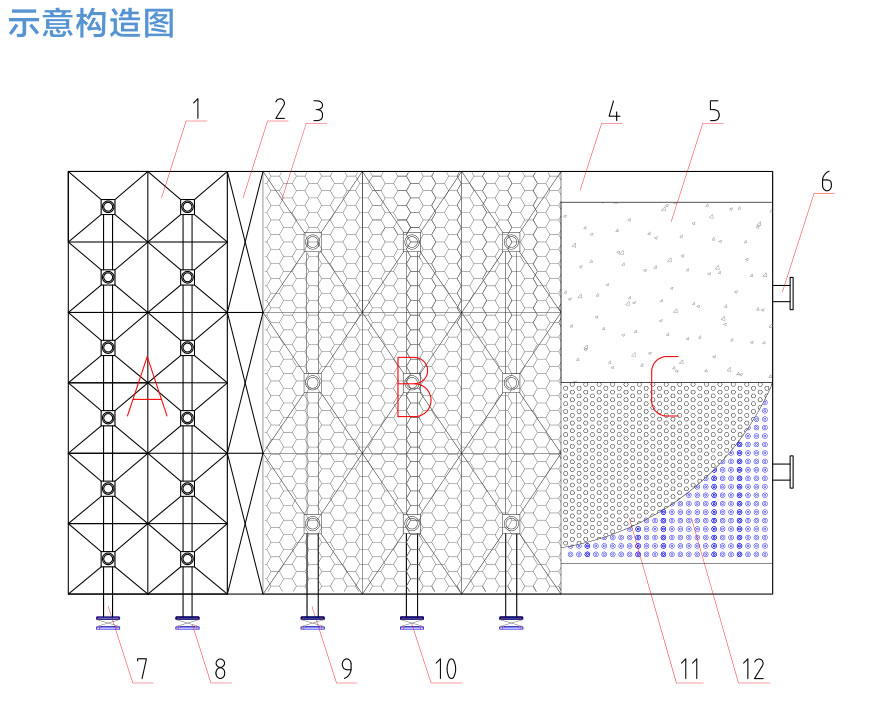

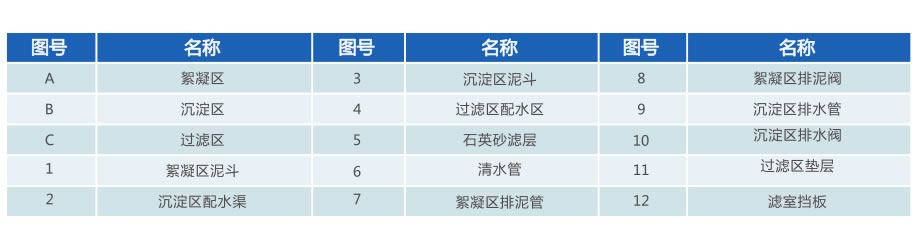

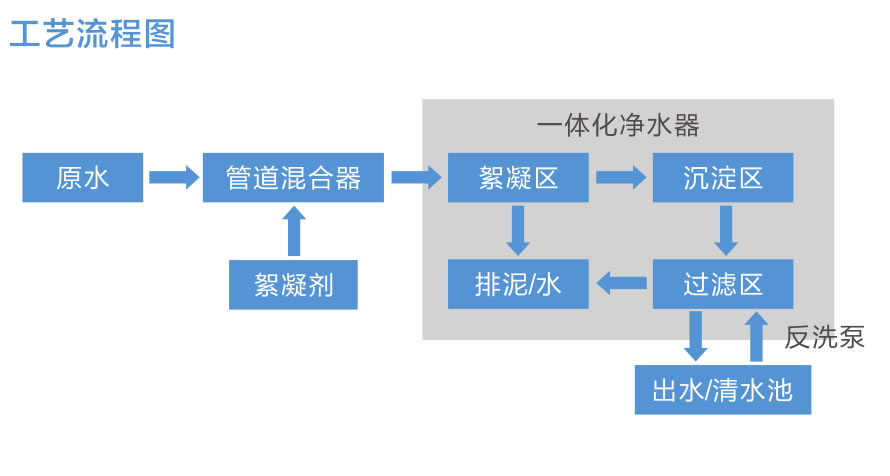

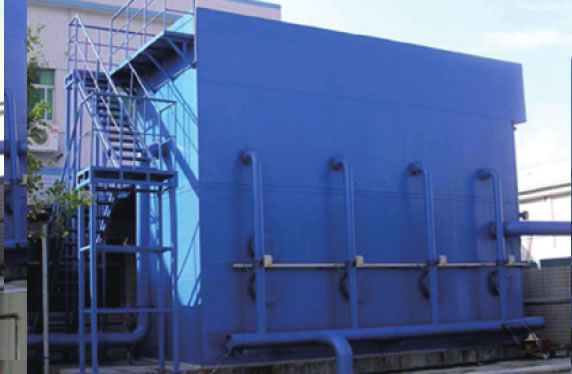

工藝(yi)原理
(1)加藥及混合(he)

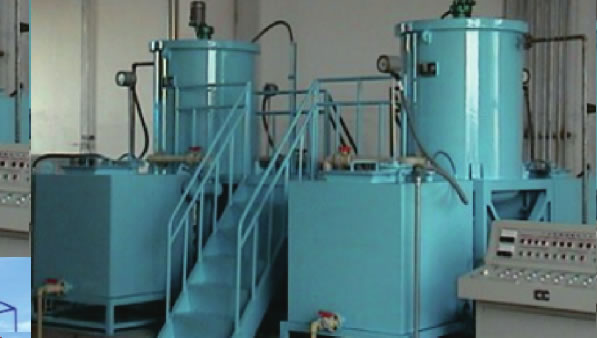

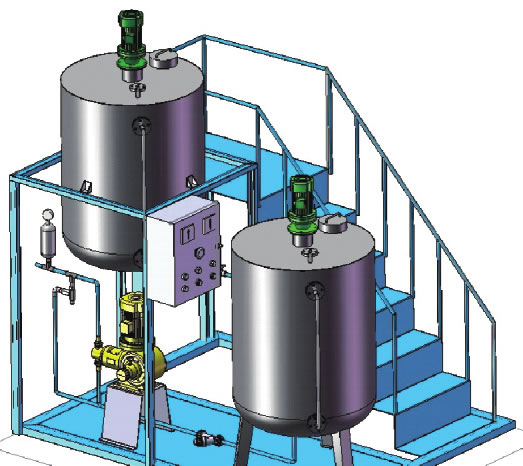

加藥(yao)裝置(zhi)是以計量泵為主要投加設備、將溶藥(yao)箱(xiang)、攪拌(ban)器(qi)、液位計、止回閥(fa)、壓(ya)力表、緩沖器(qi)、管路閥(fa)門、底座、扶梯、電控系統等按工藝(yi)流(liu)程需要組裝在一(yi)個公共平臺上，形成一(yi)個模塊。
混(hun)合(he)(he):原水(≥0 07Mpa)首先進靜態管道混(hun)合(he)(he)器(qi)，靜態混(hun)合(he)(he)器(qi)的(de)主(zhu)要作用是把所投(tou)加的(de)藥劑(ji)充分混(hun)和于(yu)水，達到Z佳的(de)反應效果。
溶(rong)(rong)解:將固體的聚合氯化鋁(lv)或聚丙烯酰胺(an)添加在溶(rong)(rong)藥桶內，由(you)攪(jiao)拌機攪(jiao)拌溶(rong)(rong)解，配制為一定(ding)濃(nong)度(du)的混凝劑和助(zhu)凝劑藥液。
投加(jia)(jia):混凝劑(ji)和助(zhu)凝劑(ji)分(fen)別采用兩臺計量(liang)泵定量(liang)吸藥(yao)投加(jia)(jia)，根據原水(shui)的(de)水(shui)質情(qing)況(小試)確定Z佳的(de)投加(jia)(jia)劑(ji)量(liang)，使(shi)原水(shui)中(zhong)的(de)懸浮物和膠體雜質在后續(xu)的(de)沉淀澄清(qing)工藝(yi)中(zhong)得到有(you)效(xiao)的(de)去除。
加藥(yao)(yao)裝置的(de)加藥(yao)(yao)量(liang)及(ji)加藥(yao)(yao)壓力(li)，可根據工藝的(de)需要，選取合適的(de)計(ji)量(liang)泵(beng)。流量(liang)從1L/h到8000L/h，壓力(li)從0.1MPa到25MPa范圍內均可選擇到臺(tai)適的(de)產品，計(ji)量(liang)泵(beng)的(de)計(ji)量(liang)精度可高(gao)達±1％。
優點:
自動(dong)化程(cheng)度高(gao)，可根(gen)據水質調(diao)節加藥量，節省運行費用(yong)；
各自獨立(li)的加藥系統，方便實(shi)時加藥，操(cao)作難度低；
可實(shi)現(xian)就地控制(zhi)(zhi)、遠程自動(dong)(dong)控制(zhi)(zhi)、手動(dong)(dong)和自動(dong)(dong)相互轉(zhuan)換加藥(yao)；
具有結構緊(jin)湊，體積小、噪音(yin)低、工作平穩、安裝簡單、操(cao)作使(shi)用方便等優點。
(2)折板(ban)/隔(ge)板(ban)絮凝區
折(zhe)板(ban)絮凝池(chi)的構造是(shi)茌池(chi)內放置一定數量的平(ping)行折(zhe)板(ban)或波紋板(ban)。
主要(yao)運(yun)用折板(ban)的縮放或轉(zhuan)彎造(zao)成(cheng)的邊界層分(fen)離而產生的附壁紊流(liu)(liu)耗能方(fang)式，在(zai)絮(xu)凝(ning)(ning)池(chi)內(nei)沿程保持橫(heng)向均勻，縱向分(fen)散地輸入微量而足夠的能量，有效地提高(gao)輸入能量利用率(lv)和混凝(ning)(ning)設備容積(ji)利用率(lv)，增加(jia)液流(liu)(liu)相對運(yun)動，以(yi)縮短絮(xu)凝(ning)(ning)時間，提高(gao)絮(xu)凝(ning)(ning)體沉(chen)降(jiang)-眭能。
絮凝的數學描述一般分為兩(liang)個(ge)獨立的過程(cheng)：遷(qian)移(yi)(yi)和粘附(fu)。遷(qian)移(yi)(yi)過程(cheng)產(chan)生顆(ke)粒(li)的碰(peng)撞。遷(qian)移(yi)(yi)是由水中顆(ke)粒(li)的速度差異引(yin)起。
在折板(ban)絮凝池中，速(su)度差異認為是(shi)以下3種因素(su)造成(cheng)：
(1)顆粒的布朗(lang)運動(異向絮凝中(zhong)起主要作用)；
(2)紊流渦旋(同向絮凝)；
(3)顆粒間沉降速度(du)的差異(差速絮凝)。
粘(zhan)附作用(yong)取(qu)決于和顆(ke)粒物本身表面性(xing)質有關的瞬(shun)時作用(yong)力。
折(zhe)板單(dan)(dan)元本身(shen)的(de)(de)(de)(de)(de)水力特性(xing)對(dui)絮(xu)體顆粒碰撞的(de)(de)(de)(de)(de)影響主要表現在(zai)(zai)：折(zhe)板單(dan)(dan)元的(de)(de)(de)(de)(de)造渦(wo)(wo)(wo)作(zuo)(zuo)(zuo)用(yong)和連續均勻(yun)的(de)(de)(de)(de)(de)單(dan)(dan)元設置改善(shan)了紊(wen)動(dong)(dong)能耗的(de)(de)(de)(de)(de)分布(bu)，從而提高了絮(xu)凝(ning)(ning)方式的(de)(de)(de)(de)(de)數(shu)值(zhi)，因(yin)此提高了絮(xu)凝(ning)(ning)效果(guo)。水流(liu)通(tong)過折(zhe)板單(dan)(dan)元，在(zai)(zai)漸(jian)擴段(duan)與漸(jian)縮段(duan)的(de)(de)(de)(de)(de)作(zuo)(zuo)(zuo)用(yong)下，可(ke)以形成對(dui)稱(cheng)渦(wo)(wo)(wo)旋(xuan)及單(dan)(dan)側渦(wo)(wo)(wo)旋(xuan)。波峰處水流(liu)邊界層的(de)(de)(de)(de)(de)分離(li)是產(chan)生渦(wo)(wo)(wo)旋(xuan)的(de)(de)(de)(de)(de)動(dong)(dong)因(yin)。根據(ju)渦(wo)(wo)(wo)旋(xuan)的(de)(de)(de)(de)(de)擴散(san)性(xing)，會進(jin)一步分解為小尺(chi)度的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)旋(xuan)，直(zhi)到與水流(liu)微(wei)團相關的(de)(de)(de)(de)(de)雷諾數(shu)低到不能再產(chan)生更小的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)旋(xuan)為止。同時(shi)，大(da)尺(chi)度的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)旋(xuan)從主流(liu)吸(xi)取(qu)動(dong)(dong)能，在(zai)(zai)運(yun)動(dong)(dong)過程中(zhong)(zhong)(zhong)傳(chuan)遞(di)給較小尺(chi)度的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)旋(xuan)，這(zhe)樣逐級傳(chuan)遞(di)，一直(zhi)到微(wei)尺(chi)度的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)旋(xuan)。在(zai)(zai)較大(da)尺(chi)度的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)運(yun)動(dong)(dong)中(zhong)(zhong)(zhong)，流(liu)體粘(zhan)性(xing)幾乎(hu)不起(qi)作(zuo)(zuo)(zuo)用(yong)，可(ke)忽略不計(ji)，因(yin)而在(zai)(zai)動(dong)(dong)能傳(chuan)遞(di)中(zhong)(zhong)(zhong)幾乎(hu)沒(mei)有(you)(you)能耗；而在(zai)(zai)微(wei)尺(chi)度的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)旋(xuan)運(yun)動(dong)(dong)中(zhong)(zhong)(zhong)，流(liu)體粘(zhan)性(xing)將(jiang)起(qi)主要作(zuo)(zuo)(zuo)用(yong)，傳(chuan)送到這(zhe)些Z低級渦(wo)(wo)(wo)旋(xuan)的(de)(de)(de)(de)(de)能量就會通(tong)過粘(zhan)性(xing)作(zuo)(zuo)(zuo)用(yong)轉化(hua)為熱能。水流(liu)中(zhong)(zhong)(zhong)同時(shi)存在(zai)(zai)無數(shu)大(da)大(da)小小的(de)(de)(de)(de)(de)渦(wo)(wo)(wo)旋(xuan)，產(chan)生一系列(lie)的(de)(de)(de)(de)(de)脈動(dong)(dong)頻率(lv)，具有(you)(you)連續的(de)(de)(de)(de)(de)頻譜(pu)。

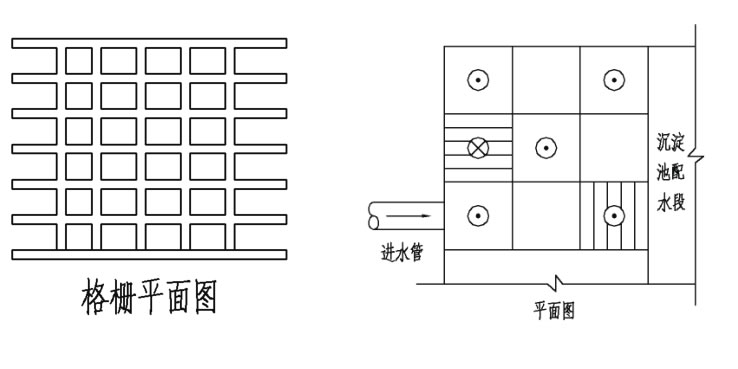

網格(ge)絮凝池(chi)由(you)多個豎井串聯而成(cheng)，絮凝池(chi)分成(cheng)許多面積相等的(de)(de)方格(ge)，進水水流(liu)順序從一格(ge)流(liu)向(xiang)下一格(ge)，上下交錯流(liu)動，直至出口。在全池(chi)三分之二的(de)(de)分格(ge)內，水平放置(zhi)網格(ge)或(huo)者柵條，水流(liu)通過網格(ge)或(huo)者柵條的(de)(de)空(kong)隙時，水流(liu)收縮，過網孔后水流(liu)擴大，形成(cheng)良好的(de)(de)絮凝條件。
(3)斜(xie)管沉淀(dian)區

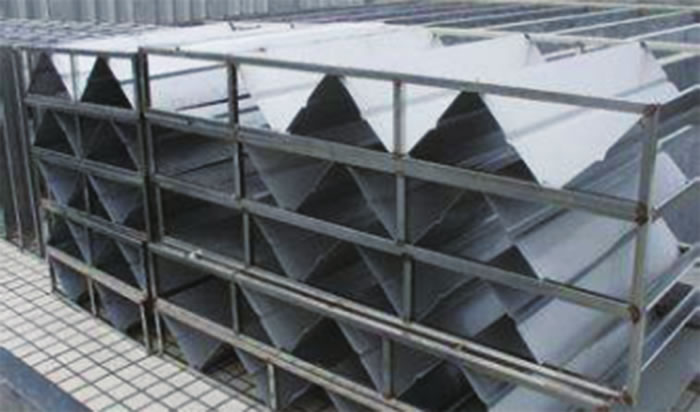

P系列斜管(guan)(guan)沉(chen)淀(dian)(dian)區(qu)，原理上(shang)等同于H系列斜管(guan)(guan)沉(chen)淀(dian)(dian)，區(qu)別(bie)在于此(ci)處(chu)為單(dan)層(ceng)斜管(guan)(guan)，H系列為雙層(ceng)斜管(guan)(guan)。
根據平流式(shi)沉淀池(chi)(chi)(chi)(chi)去除分(fen)散性顆粒的沉淀原理(li)，一(yi)個(ge)(ge)池(chi)(chi)(chi)(chi)子(zi)在一(yi)定的流量和一(yi)定的顆粒沉降速度(du)的條(tiao)件下(xia)，其沉淀效率(lv)(lv)與(yu)池(chi)(chi)(chi)(chi)子(zi)的平面(mian)面(mian)積成(cheng)正比。為(wei)此(ci)，如(ru)在同(tong)一(yi)池(chi)(chi)(chi)(chi)子(zi)中，按高度(du)分(fen)成(cheng)N個(ge)(ge)間隔，使水平面(mian)積增(zeng)(zeng)加(jia)(jia)為(wei)N倍，在理(li)論上可(ke)(ke)以(yi)提高沉淀能(neng)力N倍。池(chi)(chi)(chi)(chi)子(zi)分(fen)成(cheng)許(xu)多水平淺格后，雖可(ke)(ke)以(yi)提高沉淀效率(lv)(lv)，但增(zeng)(zeng)加(jia)(jia)排(pai)泥困(kun)難，為(wei)此(ci)將水平板(ban)(ban)改為(wei)斜板(ban)(ban)，一(yi)方面(mian)使水平投影面(mian)積增(zeng)(zeng)加(jia)(jia)，一(yi)方面(mian)積泥可(ke)(ke)以(yi)自(zi)動落入(ru)池(chi)(chi)(chi)(chi)底，便于排(pai)除。
增加許(xu)多(duo)平(ping)行斜板(ban)后，加大(da)水(shui)(shui)池過水(shui)(shui)斷面(mian)的(de)濕周，同時(shi)減小水(shui)(shui)力半徑，為此在同樣的(de)水(shui)(shui)平(ping)流速v時(shi)，可以(yi)大(da)大(da)降低(di)雷(lei)諾數Re，從(cong)而(er)減少水(shui)(shui)的(de)紊動，促進沉淀。
加(jia)設斜(xie)板，使(shi)顆(ke)粒(li)(li)沉淀(dian)(dian)距(ju)離縮短，減少了(le)沉淀(dian)(dian)時間(jian)。斜(xie)板斜(xie)管(guan)沉淀(dian)(dian)池在生產實踐中取得了(le)較好(hao)效果，特別對分散性顆(ke)粒(li)(li)的去除(chu)效果更(geng)為顯著(zhu)。
(4)集(ji)泥區(qu)及排泥
來水緩慢(man)進(jin)(jin)(jin)入絮凝區，進(jin)(jin)(jin)行徹底的(de)混(hun)凝反應，之后進(jin)(jin)(jin)入斜(xie)管沉(chen)(chen)降區，沉(chen)(chen)積下(xia)(xia)來的(de)污泥(ni)在重力(li)作(zuo)(zuo)用(yong)下(xia)(xia)，沿(yan)斜(xie)管傾(qing)斜(xie)方向往(wang)下(xia)(xia)滑(hua)落(luo)，同時滑(hua)落(luo)的(de)礬花在導流斜(xie)管的(de)水力(li)作(zuo)(zuo)用(yong)下(xia)(xia)，被推到凈(jing)水裝(zhuang)置的(de)排泥(ni)斗(dou)內。
本(ben)裝置設置錐體泥(ni)(ni)(ni)(ni)斗集泥(ni)(ni)(ni)(ni)，能夠使(shi)污泥(ni)(ni)(ni)(ni)得(de)到充(chong)分的接觸、集聚壓縮(suo)，有利(li)于排(pai)泥(ni)(ni)(ni)(ni)徹底。排(pai)泥(ni)(ni)(ni)(ni)區采用重(zhong)力式排(pai)泥(ni)(ni)(ni)(ni)，排(pai)泥(ni)(ni)(ni)(ni)閥定期自(zi)動打(da)開，在水(shui)自(zi)身的重(zhong)力作(zuo)用下，通過排(pai)泥(ni)(ni)(ni)(ni)管流出。泥(ni)(ni)(ni)(ni)斗重(zhong)力排(pai)泥(ni)(ni)(ni)(ni)，自(zi)動控制，排(pai)泥(ni)(ni)(ni)(ni)充(chong)分，節省水(shui)源(yuan)。
(5)快濾池
過(guo)(guo)濾(lv)(lv)區采用(yong)傳統的(de)快濾(lv)(lv)池(chi)布置形式，應用(yong)Z為廣泛的(de)水過(guo)(guo)濾(lv)(lv)設施，用(yong)以去除水中經過(guo)(guo)混凝(ning)沉(chen)淀(dian)處理后(hou)殘余懸浮物。快濾(lv)(lv)池(chi)出水渾濁度可達(da)3NTU以下。濾(lv)(lv)料一般為單層細(xi)砂級配(pei)濾(lv)(lv)料，沖洗采用(yong)單水沖洗，沖洗水由反洗水泵供給。
過濾時(shi)，濾池清(qing)水(shui)支(zhi)(zhi)管的(de)閥門開啟，原水(shui)自上而下(xia)經過濾料層、承托層，經過配水(shui)系統的(de)配水(shui)支(zhi)(zhi)管收集，Z后經(jing)由配(pei)水(shui)(shui)干(gan)(gan)管(guan)(guan)、清水(shui)(shui)支管(guan)(guan)及(ji)干(gan)(gan)管(guan)(guan)后進(jin)入清水(shui)(shui)池(chi)(chi)。當(dang)出水(shui)(shui)水(shui)(shui)質不滿(man)足要(yao)求(qiu)或(huo)濾層水(shui)(shui)頭(tou)損失(shi)達到Z大值時，濾料需要(yao)進(jin)行反沖洗。為使濾料層處于懸浮狀(zhuang)態，反沖洗水(shui)(shui)經(jing)配(pei)水(shui)(shui)系統(tong)干(gan)(gan)管(guan)(guan)及(ji)支管(guan)(guan)自下而上穿過濾料層，均勻分布在濾池(chi)(chi)平面，沖洗廢水(shui)(shui)流入排水(shui)(shui)槽、渾水(shui)(shui)渠排走。
反(fan)沖(chong)(chong)洗(xi)(xi)時(shi)，污水經過過濾一定時(shi)間后，過濾層的阻(zu)力逐(zhu)漸增大，當水位上升至(zhi)一定高度(du)時(shi)，自動反(fan)沖(chong)(chong)洗(xi)(xi)閥門及反(fan)洗(xi)(xi)泵開啟，形成反(fan)沖(chong)(chong)洗(xi)(xi)。反(fan)沖(chong)(chong)洗(xi)(xi)歷時(shi)4—5min，反(fan)沖(chong)(chong)洗(xi)(xi)污水排(pai)至(zhi)排(pai)污槽內，并(bing)由排(pai)污管引至(zhi)下水道或(huo)泥(ni)漿坑內。
優(you)點(dian)：絮凝效果(guo)較好(hao)，排泥(ni)快，排泥(ni)廢(fei)水少，過(guo)濾濾速穩定(ding)、結構簡單、運行(xing)管理方便、能源(yuan)損耗(hao)少等。
效(xiao)果：出(chu)水(shui)(shui)穩定水(shui)(shui)質好、保(bao)證(zheng)反沖(chong)洗(xi)耗水(shui)(shui)量(liang)小于(yu)3％、保(bao)證(zheng)出(chu)水(shui)(shui)小于(yu)3 NTU。
