雨水回收利用設(she)備系統工藝流程

　　雨水回收利用設備的作用是收集屋面、路面的雨水，經過設備處理達標后回收利用，達到幫助業主減少使用自來水水量的目的，該雨水設備處理的回收水也符合國家節能環保的要求。
　　主要工作過程：雨水經過管網收集后，經過棄流井，將初期較臟的部分棄流至城市污水管網，以減少設備處理壓力，保證出水水質。
　　棄流后的雨水進入調蓄池，調蓄池的作用是在降雨時將雨水進行儲存，無雨時保持系統在一定時間內持續運作；將短期的、不定量的雨水轉變為有一定周期和水量的水。處理設備采用側向流中間進水斜板沉淀的工藝，出水穩定可靠，處理達到《城市雜用水》中的回用水標準。達標后的水進入清水池，方便業主回用。回用水通過高壓泵或變頻泵提升至業主回用管網即可。
　　◆設(she)計依據
　　◇雨水處理回用地區雨水收集與利用主要技術指標
　　◇《建筑給水排水設計規范》（GB50015——2009）
　　◇《建筑與小區雨水利用工程技術規范》（GB50400——2006）
　　◇《塑料排水檢查井應用技術規程》（DGJ/T—25-2010）
　　◇《室外排水設計規范》（GB50014-2006）
　　◇《給水排水管道工程及驗收規范》（GB/50268-2008）
　　◇《綠色建筑評價標準》（GB/50378-2006）
　　◆設計(ji)范圍
　　項目范圍內可收集的雨水，經處理后用于綠化灌溉、道路沖洗、生活用水、施工用水等，在雨量不充足的情況下，考慮采用市政自來水補水。
　　◆設備(bei)概(gai)況
　　雨水回收利用設備系統75立方米φ3000×10000雨水蓄水罐1套（玻璃鋼）、75立方米φ3000×10000清水罐1套（玻璃鋼）、75立方米φ3000×9000一體化處理罐1套（玻璃鋼）、2.2KW風機一臺、3KW穩壓泵一臺、
　　電控箱一套(tao)(tao)、φ800×2800格珊棄(qi)流井一套(tao)(tao)（玻璃鋼）等(deng)，地埋設備不(bu)占空(kong)間。有效容積(ji)220*0.75=165立方(fang)米，按每平(ping)方(fang)米2.4Kg計，綠化面(mian)積(ji)為165000/2.4=68750平(ping)方(fang)米，按每次使(shi)用(yong)1500平(ping)米綠化，可使(shi)用(yong)4.5次。

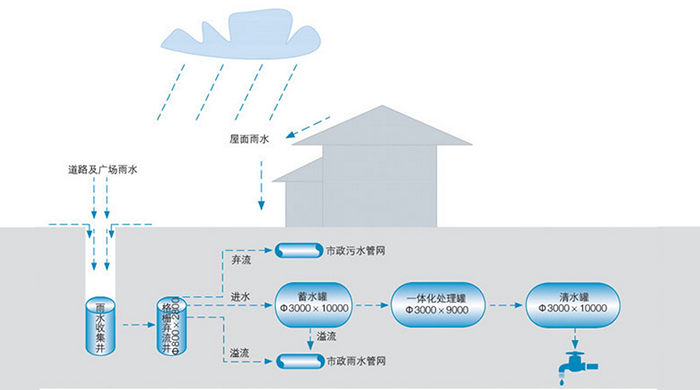

雨水(shui)回收利用設備(bei)系統工藝(yi)流程

　　◆設計主要技術參(can)數
　　雨水回收利用設備系統降雨設計重現期按1年計算：
　　◇根據《建筑與小區雨水利用工程技術規范》（GB50400-2006），雨水收集利用工程的降雨設計重現期一般按1-2年計。
　　◇雨水徑流總量的計算公式如下：W=10ψchyF
　　式中：W——雨水設計徑流總量（立方米）；
　　　　　ψc——雨量徑流系數，徑流時取0.9；
　　　　　Hy——設計降水厚度（mm）;
　　　　　F——匯水面積（h立方米）
　　◆地(di)埋式雨水收(shou)集罐體技術要求(qiu)
　　地埋式75立(li)方米(mi)φ3000×10000雨水(shui)蓄水(shui)罐（玻(bo)璃(li)(li)鋼(gang)）、75立(li)方米(mi)φ3000×10000清(qing)水(shui)罐（玻(bo)璃(li)(li)鋼(gang)）、75立(li)方米(mi)φ3000×9000一體化處理罐（玻(bo)璃(li)(li)鋼(gang)）、φ800×2800格珊(shan)棄流井（玻(bo)璃(li)(li)鋼(gang)），通過設(she)(she)備與外界土(tu)壤隔離(li)開(kai)，埋設(she)(she)在綠化草(cao)坪下的(de)(de)設(she)(she)備，采用回(hui)填細砂水(shui)壓實(shi)后至罐頂，覆土(tu)及綠化土(tu)700mm厚；埋設(she)(she)在路面下的(de)(de)設(she)(she)備，設(she)(she)備四周設(she)(she)置磚混結構承(cheng)重墻，承(cheng)重墻和(he)設(she)(she)備間回(hui)填細砂水(shui)壓實(shi)后，上部現(xian)澆300mm厚雙(shuang)層(ceng)雙(shuang)向C30鋼(gang)筋混凝土(tu)；保證整(zheng)個系統的(de)(de)完整(zheng)性(xing)和(he)穩(wen)定性(xing)。

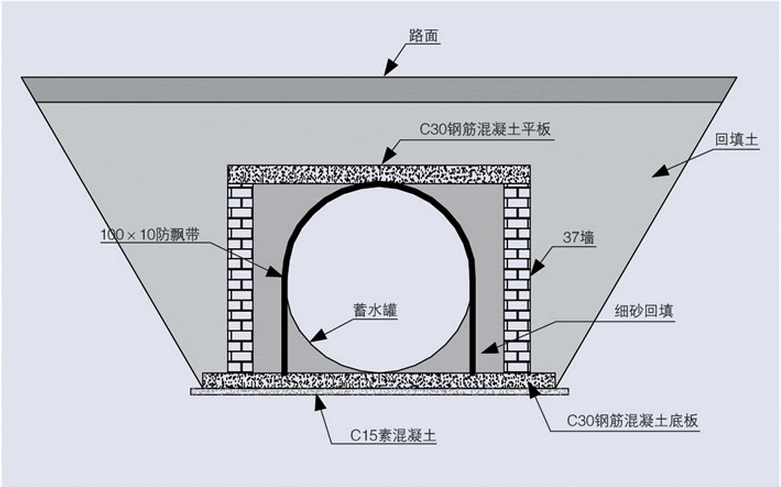

上圖適用于道路及(ji)場地(di)下地(di)埋設備

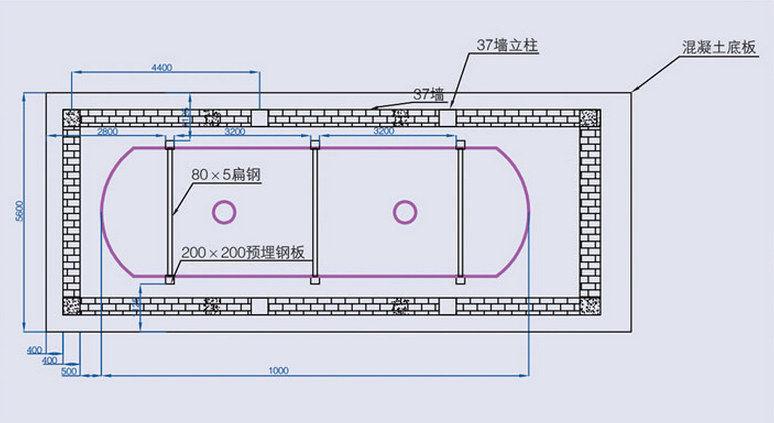

上圖適用于道路及場地下地埋設備

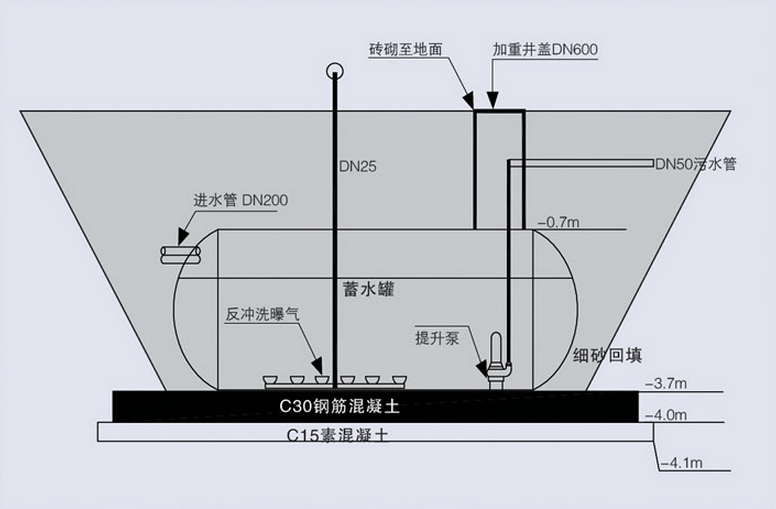

上(shang)圖適用于綠化草坪下地(di)埋(mai)設備

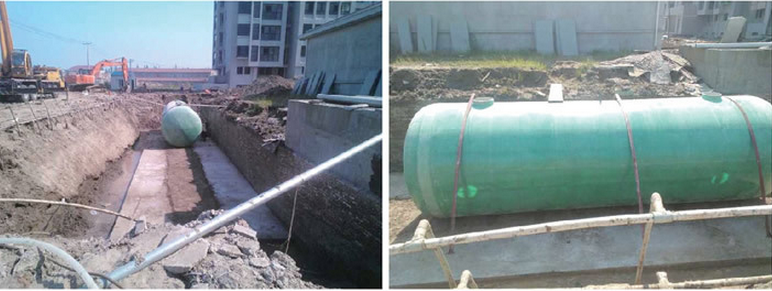

地埋式雨水(shui)回收(shou)利(li)用(yong)設備系統(tong)施工現場

　　◆設(she)計原則
　　◇在經濟可行的前提下，充分挖掘利用雨水。方案一是利用屋面及路面雨水連接排水管道，至雨水收集井經格柵棄流井，進入雨水處理回用系統。
　　◇雨水回收利用設備系統裝置要充分利用在室外地下空間，不占用建筑容積率面積；雨水收集過程主要部件：管道系統、功能單元（流量控制系統單元、沉淀過濾系統單元和檢查井等）和地埋式雨水收集罐，部件必須應盡量選用抗腐較強并能循環使用的環保非金屬材料，如：玻璃鋼材質；為保障系統長期運行的安全無泄漏，采用粘接連接的管道、功能單元和地埋式雨水收集罐應該選用　同一廠家生產的優質成品，盡量避免不同廠家產品混用。產品應取得國內或國際相關權威機構認證。
　　◇在雨水收集整個過程中盡可能減少設置用電設備或者閥門等裝置。只靠雨水自身重力流來完成雨水棄流、過濾、沉淀分離等功能過程，運行無能耗以達到節能的目的。
　　◇雨水系統日常的維修和維護簡單、方便、安全；在長期運行過程中必須經濟、安全、可靠。
　　◇雨水收集和利用系統必須設備通氣系統，以保證內外壓力平衡；可采用回用口及排污口兼作通氣作用。通氣管道直徑不小于50mm。
　　◇雨水管理系統力求投資省，運行費用低，充分結合景觀設計，通過結合景觀設計，通過對雨水的利用起到節水、水資源保護、減輕城市雨洪的負荷、改善城市生態環境的目的。
　　◇減少對建筑規劃及建筑設計的影響。
　　◇考慮與中水系統的聯動性，優先利用雨水，降低運行成本。
　　◆選(xuan)材
　　◇連接管材：規格尺寸：DN600/500/200/50　材質：PVC
　　◇組合窯井：規格尺寸：DN800/600/500 材質：磚砌

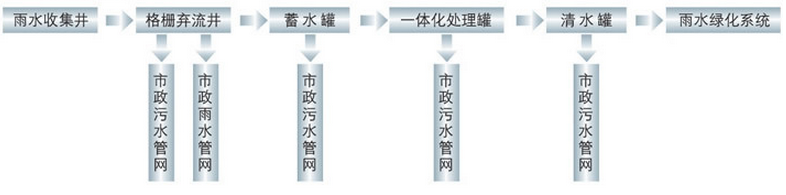

　　◆雨(yu)水回用(yong)流(liu)程

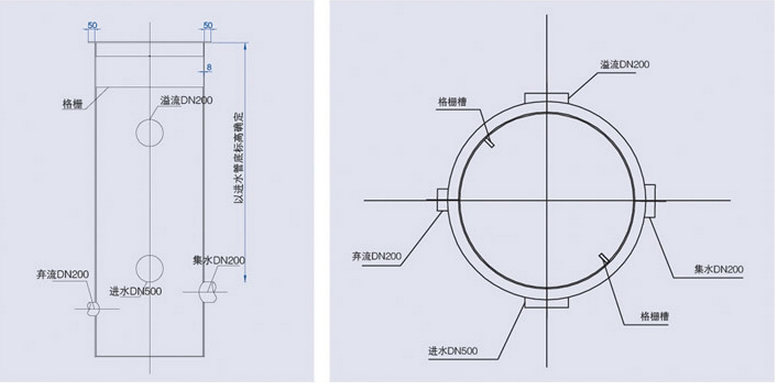

　　◆棄流、沉淀(dian)、過濾系統單元
　　設計中選用雨水棄流(liu)、沉淀、過(guo)濾裝置(zhi)一體井，其優(you)點：同時具有(you)沉淀、棄流(liu)、收集(ji)雨水功(gong)能。

　　◆系統安裝(zhuang)及(ji)后(hou)期(qi)維護(hu)
　　水處理設備的安裝應按照工藝要求進行，其噪聲應符合現行國家標準《民用建筑隔聲設計規范》GBJ118的規定。
　　◆電氣控制
　　◇采用自動控制，動態雨量，棄流量。
　　◇清水罐內安裝兩臺提升泵（一備一用），采用液位控制。
　　◇蓄水罐、一體化處理罐、清水罐，分別安裝污泥提升泵一臺，定期使用反沖洗裝置，通過污泥提升泵清除污泥，采用手動啟泵。
　　◇電控柜運行狀態使用液位控制器自動啟停泵。
　　◇電氣控制柜設置在設備房內，設備房根據現場環境確定位置。
　　◇雨水回收利用設(she)備系統采用中(zhong)小(xiao)型用電設(she)備，符合(he)綠色低碳要(yao)求。
