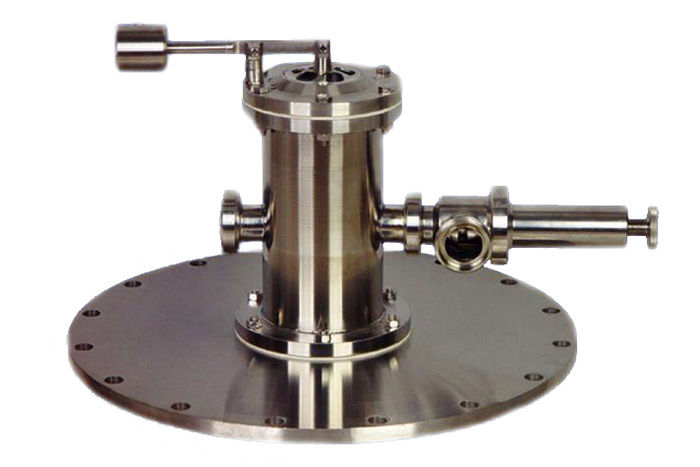

盤式過濾器

　　設備基本配置：
　　名稱：盤式過濾器
　　型號：zl-glq003
　　原理：離心式過濾法
　　用途：藥液過濾
　　樣式：立式
　　性能：精密過濾
　　適用對象：水
　　濾料類型：纖維
　　過濾器類型：管式
　　主體材質：不銹鋼
　　適用范圍：化工、制藥、輕工、食品、選礦
　　有效過濾面積：15（m2）
　　設備重量：30（Kg）
　　過濾精度：20-500微米
　　控制方式：全自動/手動
　　系統工作壓力：0.2～0.8Mpa
　　反洗壓力:0.15～0.8Mpa
　　工作溫度：﹤60℃
　　PH值：4-13
　　過濾單元（A）數目：3-10個
　　系統反洗方式：采用其他過濾單元的出水對每個單元逐個分別反洗，直到全部完成
　　進水管（B）：碳鋼防腐/PP/不銹鋼材質，6″-8″法蘭接口；
　　出水管（C）：碳鋼防腐/PP/不銹鋼材質，6″-8″法蘭接口；
　　排水管（D）：3″法蘭接口
　　反沖洗閥門（E）：鑄鋼/塑料材質，3″螺紋接口
　　系統控制器（F）：全自動專用控制器，絕緣等級為國際標準IP65
　　產品概述：
　　盤式過(guo)(guo)濾(lv)芯是(shi)由(you)(you)一(yi)組(zu)兩面(mian)帶溝槽的(de)(de)(de)盤片組(zu)成，溝槽棱邊形成的(de)(de)(de)交叉(cha)點(dian)可(ke)以把水中固體物(wu)截留，由(you)(you)于(yu)同時(shi)具有了(le)表面(mian)攔截和深(shen)度(du)凝聚的(de)(de)(de)作(zuo)用，大(da)大(da)提高(gao)了(le)過(guo)(guo)濾(lv)效(xiao)果。同時(shi)由(you)(you)于(yu)盤式過(guo)(guo)濾(lv)器具有高(gao)效(xiao)反洗(xi)，全自(zi)動(dong)(dong)連(lian)(lian)續運行(xing)，自(zi)耗水低，占地面(mian)積(ji)小(xiao)，運行(xing)可(ke)靠(kao)的(de)(de)(de)特(te)點(dian)，過(guo)(guo)濾(lv)系(xi)統(tong)的(de)(de)(de)反洗(xi)過(guo)(guo)程輪流交替進(jin)行(xing)，工作(zuo)、反洗(xi)狀態之(zhi)間(jian)自(zi)動(dong)(dong)切換，可(ke)確(que)保(bao)連(lian)(lian)續出水，系(xi)統(tong)壓損小(xiao)，因此盤式過(guo)(guo)濾(lv)器的(de)(de)(de)技術(shu)優勢十分明顯。

盤式過濾器

　　對傳統盤式過濾器的提高與改進：
　　1.采用多項技術，安裝使用時更加安全、高效省水、省地、日常維護少。
　　2.濾芯彈簧設計，過濾時巧妙利用彈簧壓力壓緊盤片組，這樣使得反洗的壓力要求大大降低。
　　3.獨特的內置鴨嘴閥，保證了濾芯在過濾時的大出水量，同時反洗時起到很好的逆止功能。
　　4.分體組裝式的濾芯骨架，可根據設計要求靈活調整濾芯高度，達到調整過濾面積的作用，滿足不同的系統配套要求。
　　5.金屬卡箍設計，過濾單元采用自鎖卡扣配合特殊設計的密封圈，過濾單元外殼的安裝和拆卸變得非常簡單容易，密封效果好。
　　6.每個(ge)過濾單(dan)元配有過濾和反洗狀態指示裝置(zhi)(zhi)以及(ji)自動近排氣裝置(zhi)(zhi)，在避(bi)免水錘破(po)壞的同時還(huan)可以提高濾芯反洗效(xiao)果。

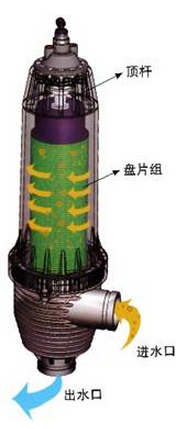

　　過濾器工作原理：
　　1.工作狀態
　　來水從側部的進水口沿切線進入過濾單元，腔內來水壓力驅動外殼上部的隔膜裝置，并帶動頂桿下壓盤片組，盤片組被壓緊形成致密過濾芯，水中雜質被濾芯攔截后，出水經由濾芯中心部位的鴨嘴閥至下部的出水口。
由于隔(ge)膜下(xia)壓，外殼上(shang)部的紅色指示帽落入槽內。

　　2.反洗狀態
　　過濾單元反洗時，側部進水口成為排水口，隔膜裝置也就失去了先前的下壓力，此時反洗來水從下部的出水口進入，由于鴨嘴閥的作用，反洗水只能經由四根帶有噴嘴的導管向上頂開濾芯壓帽和隔膜裝置，松開盤片組，同時沿切線噴射出，使盤片旋轉，盤上截留的固體物被沖洗出去。
　　由(you)于隔(ge)膜裝置被頂起，帶動(dong)外殼上(shang)部(bu)的紅色指示帽(mao)被頂出，在(zai)外部(bu)很容易(yi)看到并(bing)判斷濾芯(xin)內部(bu)的狀況(kuang)。反洗(xi)時，上(shang)部(bu)的自動(dong)排氣(qi)閥會自動(dong)打開，空(kong)氣(qi)可以(yi)進入腔(qiang)體內，有助(zhu)于提高(gao)噴射(she)清洗(xi)效果。

　　設計選型:
　　1.原水水質分類：
　　A.優良水質：城市自來水，從穩定的含水層抽取的井水；
　　B.一般水質：循環冷卻水，經沉淀處理過的地面水，經過有效沉積完全生物處理過的排水；
　　C.較差水質：從水質很差的含水層抽取的地下水，經過有效沉淀，但未經或經很少的生物處理的排水，有微生物大量繁殖的地面水；
　　D.很差水質：從很臟或富含鐵錳的井中抽取的井水，受洪水影響且未經沉淀的地面水，未經沉淀及生物處理的排水。
　　不同的來水水質對過濾器的運行周期影響很大，通常選擇系統時應保證系統反洗間隔不小于1小時。
　　2.過濾精度選擇：
　　選擇過濾器過濾精度即盤片，對保證盤式過濾器在整個水系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時，推薦選擇的過濾精度。


　　原水水質及要(yao)求(qiu)過濾(lv)后達(da)到的精度以及每小時產水量是選擇(ze)我們過濾(lv)系(xi)統的依據。
